SYB系列水泵控制系统

发布时间:2021-06-20 12:05:45 浏览次数:780次

一、产品简介

      该系列水泵自动控制器系国内新颖的给排水自动控制装置,是本单位集多年水泵生产,应用控制的经验,经专家反复论证,优化线路,精心设计而成,其中多种电路是当前国内绝无公有的,先进的控制电路。为了配合水泵高效、可靠地使用,该系列根据不同的需要,设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大类型,各型分别具有主回路短路、缺相、过载及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外,各型又分单控型,多泵主用、备用互控型,主、备互控型产品都具备故障时主用泵自动切除,备用泵自动投入的功能。
      该系列控制器功能齐全,质量可靠、造型美观,是各类水泵理想的配套产品,该系列控制器特别适用于工家业生产、市政工程、高层建筑的给排水、消防、喷淋、增压泵的自动控制及空调冷热循环泵控制等到多种场合,也适合其它交流电机的控制及起动;

二、功能原理及用途
      1、多泵控制工作模式
       二用:
              A型:可独立控制1#、2#二台水泵,也可通过浮球组合联接,组成“1#用2#备”当流量变化或主用泵故障时,液位达到备用泵起动控制点,备用泵自动投入工作。该型适用于控制二个水池液位,或用于控制变流量的给排水系统。
              B型:当流量变化或主泵故障时,备用泵自动投入。

一用一备:控制1#、2#二台水泵,可工作于“1#用2#备”或“2#用1#备”两种工作方式,当主用泵出现故障时,备用泵自动投入工作。

      三用:
             A型:可独立控制1#、2#、3#三台水泵,也可通过浮球组合联接组成“1#、2#用3#备”或“2#、3#、用1#备” 或“1#、3#用2#备”,当流量变化或主用泵故障时液位达到备用泵起动控制点,备用泵自动投入工作。该型适用于控制三个水池液位,或用于控制变流量的给排水系统。
             B型:主泵故障时,备用泵自动设入。

     四用:
             A型:可独立控制“1#、2#、3#、4#四台水泵,也可通过浮球组合联接,组成”1#、2#、3#、用4#备“或”2#、3#、4#用1#备“或”1#、3#、4#用2#备“或”1#、2#、4#用3#备“,当流量变化或主用泵故障时,备用泵自动投入工作。该型适用于控制四个水池液位,或用于控制变流量的给排水系统。
             B型:同上。
三用一备:
             控制“1#、2#、3#、4#四台水泵,可工作于”1#、2#、3#用4#备“或”“2#、3#、4# 用1#备”或“1#、3#、4#用2#备”或“1#、2#、4#用3#备”四种方式。当主用泵出现故障时备用泵自动投入工作。

三、此系列控制器引线编号、符号说明
       1、电源
              RST三相电源时线
              :G为接地线
       2、电动机
              a、直接、自耦起动
                   1U,1V,1W:接1#水泵电动机
                   2U,2V,2W:接2#水泵电动机
                   3U,3V,3W:接3#水泵电动机
                   4U,4V,4W:接4#水泵电动机
              b、Y-△起动
                    1U1,1V1,1W1;1U2,1V2,1W2:接1#水泵电动机
                    2U1,2V1,2W1;2U2,2V2,2W2:接2#水泵电动机
                    3U1,3V1,3W1;3U2,3V2,3W2:接3#水泵电动机
                    4U1,4V1,4W1;4U2,4V2,4W2:接4#水泵电动机
四、SYK系列控制器技术数据表

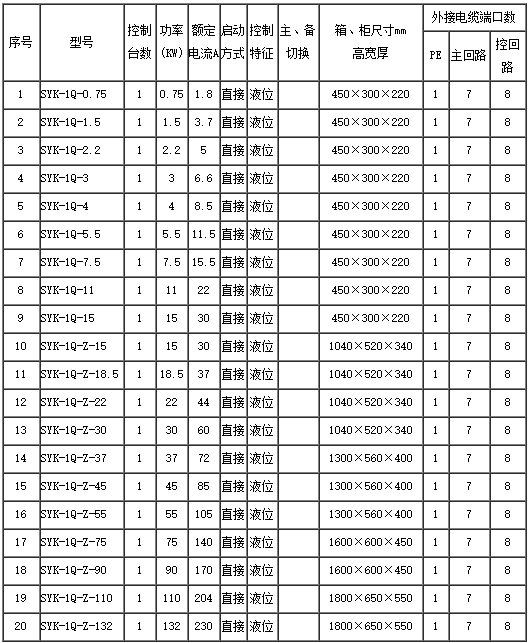

1、单控型参数表
